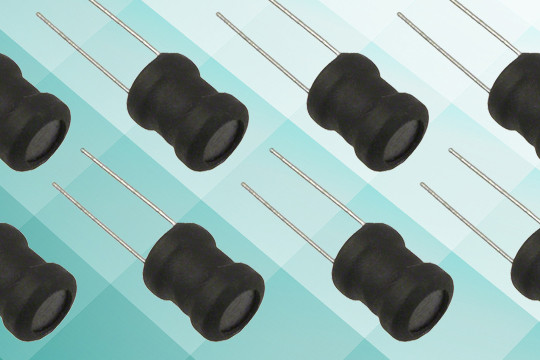

Dławiki THT – wysoka skuteczność filtracji w kompaktowej obudowie

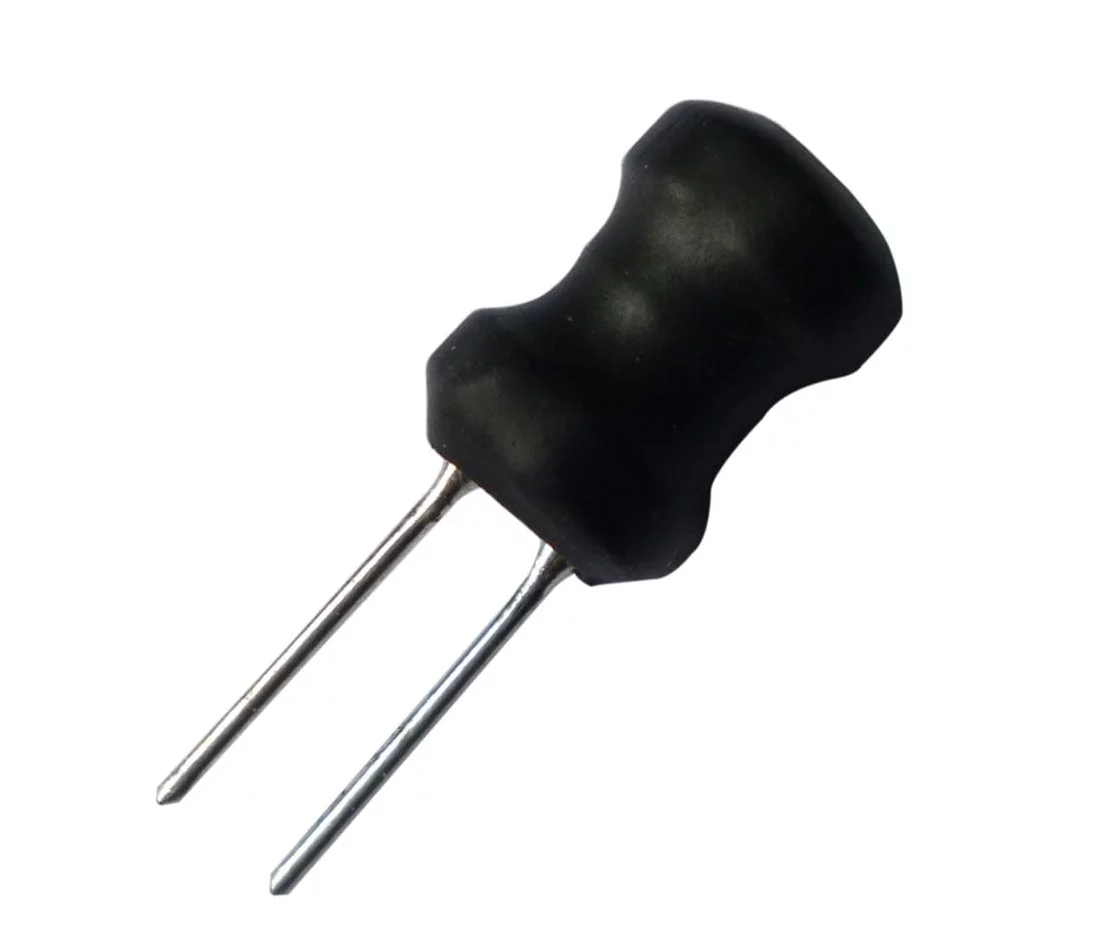

Dławiki indukcyjne z serii RLB produkowane przez firmę Bourns to wysokiej jakości elementy przewlekane (THT), przeznaczone do zastosowań w układach zasilających, filtrujących i sygnałowych. Modele z oznaczeniem RLB0912 oraz RLB0914 należą do tej samej rodziny, lecz różnią się nieco wymiarami oraz parametrami elektrycznymi – wersja RLB0914 jest większa i umożliwia pracę z wyższymi prądami oraz większymi wartościami indukcyjności. Wykonane są one w technologii drutowej (wire-wound) na rdzeniu ferrytowym. Posiadają nieekranowaną konstrukcję, dzięki czemu są lżejsze i prostsze w montażu, a jednocześnie zapewniają bardzo dobrą charakterystykę prądowo-indukcyjną. Cechują się wysoką jakością wykonania, stabilnością temperaturową i powtarzalnością parametrów, co jest szczególnie ważne w aplikacjach o dużej niezawodności.

Typ i konstrukcja:

• Modele z serii RLB0912 i RLB0914 to cewki indukcyjne przewlekane (THT), wire-wound na rdzeniu ferrytowym
• RLB0914 jest większa od RLB0912 i obejmuje szerszy zakres indukcyjności, przy czym parametry prądowe zależą od konkretnego modelu.

Parametry elektryczne:

• Indukcyjność, tolerancja ±10% / ±20%, niska rezystancja uzwojenia
• Zakres dopuszczalnych prądów (od ~0,4 A do >4.5 A)
• Wysoka częstotliwość rezonansowa i odporność na nasycenie rdzenia

Montaż i temperatura:

• Montaż radialny (pionowy THT)
• Zakres temperatur –40°C do +125°C

Zastosowania:

• Układy zasilania – zarówno impulsowe, jak i liniowe, gdzie skutecznie tłumią zakłócenia i stabilizują napięcie zasilania.
• Filtry wejściowe i wyjściowe – w przetwornicach, zasilaczach i modułach DC/DC, zapewniające ograniczenie szumów i zakłóceń w liniach zasilania.
• Obwody filtrujące sygnały – w torach analogowych i cyfrowych, gdzie ważne jest zachowanie integralności sygnału przy wysokich częstotliwościach.
• Stabilizatory napięcia – poprawiają wydajność i stabilność pracy stabilizatorów liniowych i impulsowych, minimalizując wahania prądu i napięcia.
• Redukcja zakłóceń EMI i RFI – cewki skutecznie tłumią zakłócenia elektromagnetyczne i radiowe, co jest kluczowe w aplikacjach przemysłowych, automatyce, telekomunikacji i modułach OEM.

Jeśli chcesz zobaczyć aktualne stany magazynowe i ceny, kliknij na symbole produktów.
